Административно-бытовой корпус АО «Концерн «Калашников»

АО «Концерн «Калашников»

13 402м2

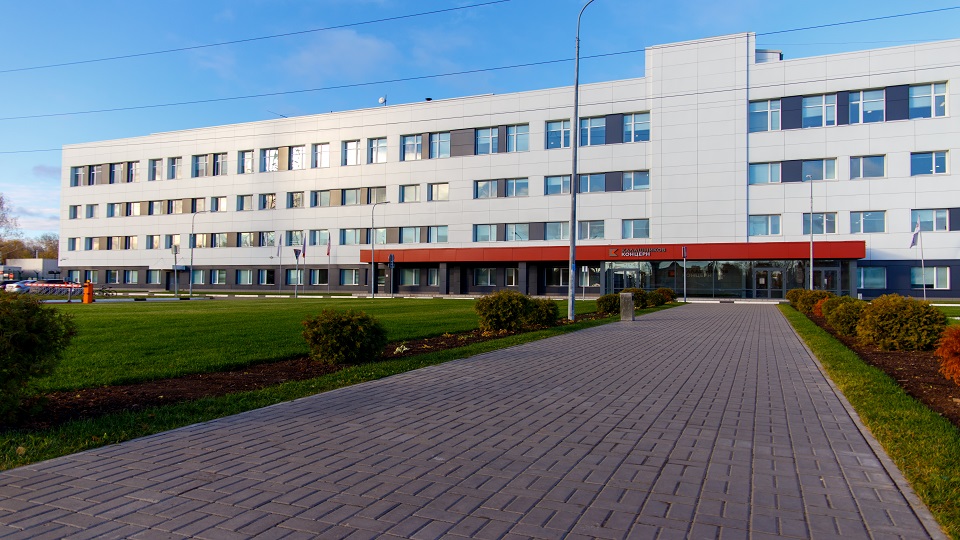

4-этажное административно-бытовое здание Ижевск, пр. Дерябина, д. 2/193
7месяцев
декабрь 2015 – июнь 2016

Клиент

Концерн «Калашников» — крупнейший российский производитель боевого автоматического и снайперского оружия, управляемых артиллерийских снарядов, а также широкого спектра высокоточного оружия. Сегмент гражданской продукции включает охотничьи ружья, спортивные винтовки, станки и инструмент

Задача

Смонтировать в 4-этажном административно-бытовом здании системы общеобменной вентиляции, холодоснабжения фанкойлов и приточных установок, противодымной вентиляции. Автоматизировать системы вентиляции, кондиционирования помещений кроссовых.

Решения

  • Работы велись по проекту компании «Градиент». При монтаже план корректировался.

    Установленное оборудование:

    • 2 приточно-вытяжные установки с утилизацией тепла и холода пластинчатыми рекуператорами и секцией водяного охлаждения фирмы KORF общей производительностью 40 495 м3/ч.
    • 11 приточных установок с секцией водяного охлаждения производства фирмы KORF общей производительностью 80 090 м3/ч.
    • 29 вытяжных установок фирм KORF и Systemair общей производительностью 84 300 м3/ч.
    • 12 воздушно-тепловых завес с водяным теплоносителем фирмы VTS.

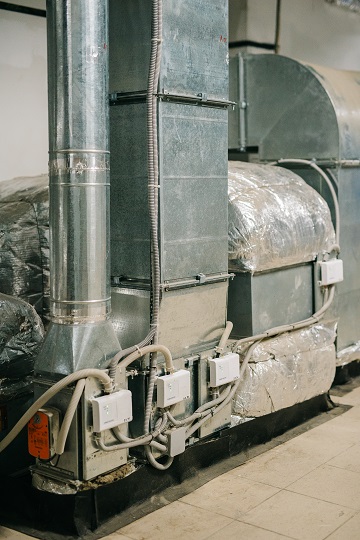

    Система вентиляции плавно и точно регулирует воздушный поток благодаря сопловым клапанам AIRMAX 3D и воздушным алюминиевым клапанам.

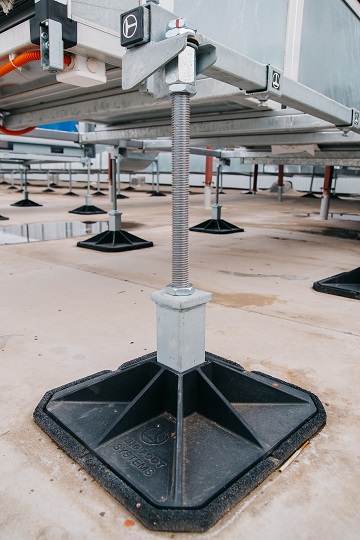

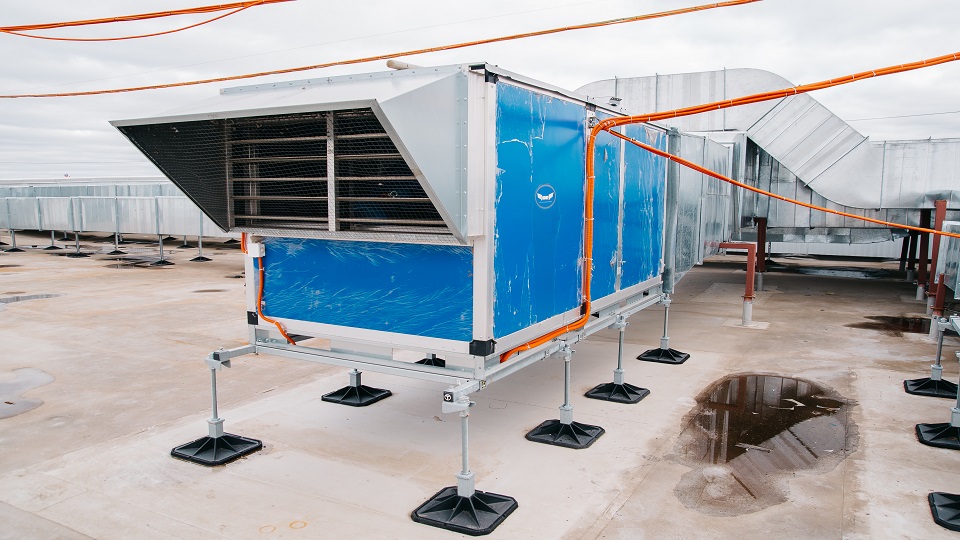

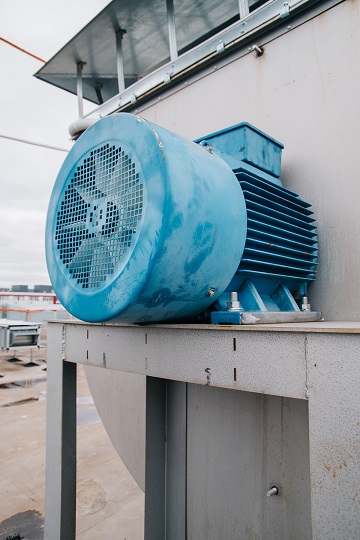

    При монтаже вытяжных установок и воздуховодов на мембранной кровле использовалась непроникающая опорно-крепежная система для установки оборудования на кровле фирмы Big Foot Systems.

    Благодаря специалистам ООО «Свобода климата – Ижевск» теплоизоляционный слой воздуховодов на улице защитят оцинкованные короба (рубашки).

    При разработке и монтаже проемов в плитах перекрытия несущая способность систем вентиляции была сохранена. В местах прохода воздуховодов ослабленные узлы здания были укреплены.

  • Работы велись по проекту компании «Градиент».

    Установленное оборудование:

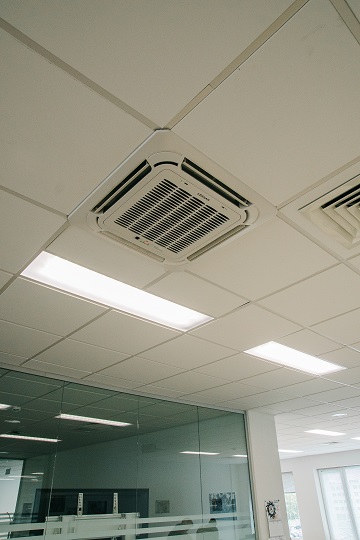

    • 4 VRF Системы Kentatsu Denki из 4 наружных и 16 внутренних блоков общей максимальной холодопроизводительностью 170 кВт.

    Система кондиционирования обладает функцией ротации блоков через центральный пульт управления с недельным таймером, который объединил все 4 системы в одну сеть.

    Установленный комплекс обеспечивает бесперебойную работу кондиционеров круглый год даже при температуре -50°С.

  • Работы велись по плану компании «Градиент». Специалисты ООО «Свобода климата – Ижевск» доработали проект хладоцентра. При монтаже план корректировался.

    Установленное оборудование:

    • 230 фанкойлов фирмы LESSAR общей максимальной холодопроизводительностью 1141,96 кВт.
    • 3 чиллера с выносными конденсаторами фирмы General Climate общей максимальной холодопроизводительностью 1290,9 кВт.
    • Запорная и балансирующая арматура фирмы Danfoss.

    Система круглый год будет охлаждать помещения через фанкойлы и централизованные приточные установки.

    Управлять фанкойлами можно индивидуально и дистанционно с помощью систем диспетчеризации.

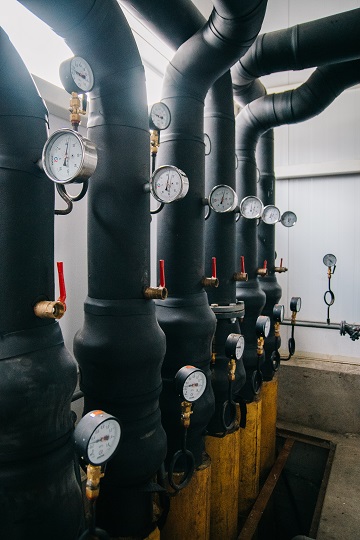

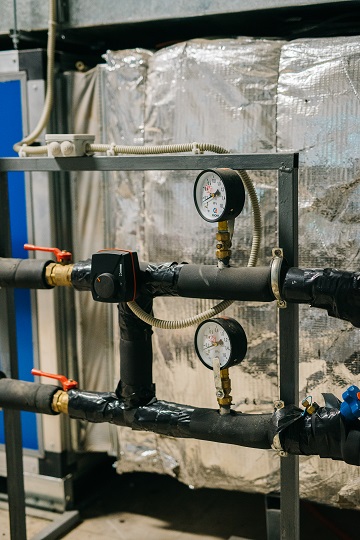

    Перед каждым потребителем специалисты ООО «Свобода климата – Ижевск» установили индивидуальные узлы регулирования холодоносителя и переработали их для уменьшения стоимости.

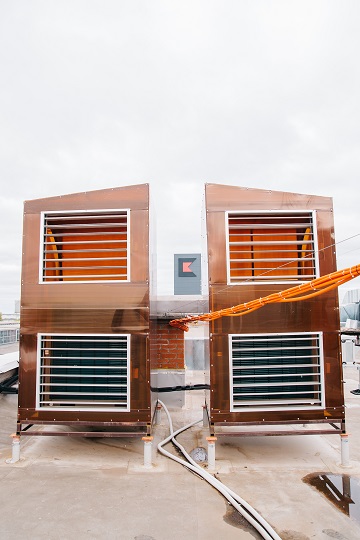

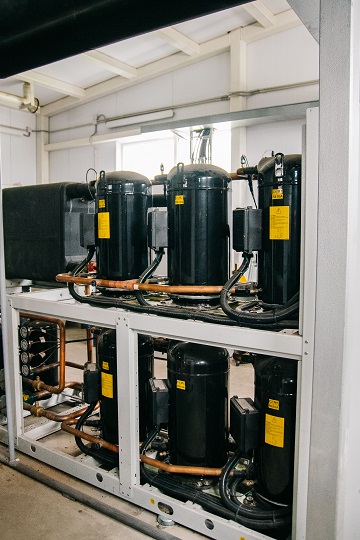

    Холодильный центр с чиллерами и выносными конденсаторами снаружи построен отдельно, чтобы снизить шум и сэкономить место внутри помещения.

    Разработали систему дренажа от охладителей приточных установок.

  • Работы велись по проекту ООО «Свобода климата – Ижевск», который был разработан с учетом определения зональности помещений.

    Установленное оборудование:

    • 17 щитов управления вентиляцией на основе контроллера Segnetics SMH-2Gi.
    • 13 комплектов автоматизации приточных установок.

    Системами автоматизации можно управлять индивидуально и дистанционно с помощью систем диспетчеризации.

Оборудование

Профессиональное оборудование KORF, Segnetics, Веза, Danfoss, General Climate, LESSAR, Systemair, VTS, Big Foot Systems.
