Конструкторско-технологический центр АО «Концерн «Калашников»

АО «Концерн «Калашников»

11 222,9м2
Ижевск, пр. Дерябина, д. 2/193
6месяцев
июнь 2017 – ноябрь 2017

Клиент

Концерн «Калашников» — крупнейший российский производитель боевого автоматического и снайперского оружия, управляемых артиллерийских снарядов, а также широкого спектра высокоточного оружия. Сегмент гражданской продукции включает охотничьи ружья, спортивные винтовки, станки и инструмент

Задача

Смонтировать системы общеобменной и местной вентиляции, отопления, теплоснабжения и кондиционирования в производственном корпусе с административными помещениями.

Решения

  • Работы велись по плану АО «Прикампромпроект». При монтаже предложения корректировались.

    Установленное оборудование:

    • 12 приточно-вытяжных установок с утилизацией тепла и холода с помощью роторных куператоров и секции фреонового охлаждения фирмы KORF общей производительностью 187 010 м3/ч.
    • 2 приточные установки с секцией фреонового охлаждения фирмы KORF общей производительностью 7 650 м3/ч.
    • 5 приточных установок фирмы KORF общей производительностью 34 750 м3/ч.
    • 13 вентиляторов противодымной вентиляции общей производительностью 254 300 м3/ч.
    • 14 компрессорно-конденсаторных блока фирмы CLINT и MDV общей холодопроизводительностью 723 кВт.
    • 43 фильтровентиляционных агрегата фирмы ИНВЭНТ.

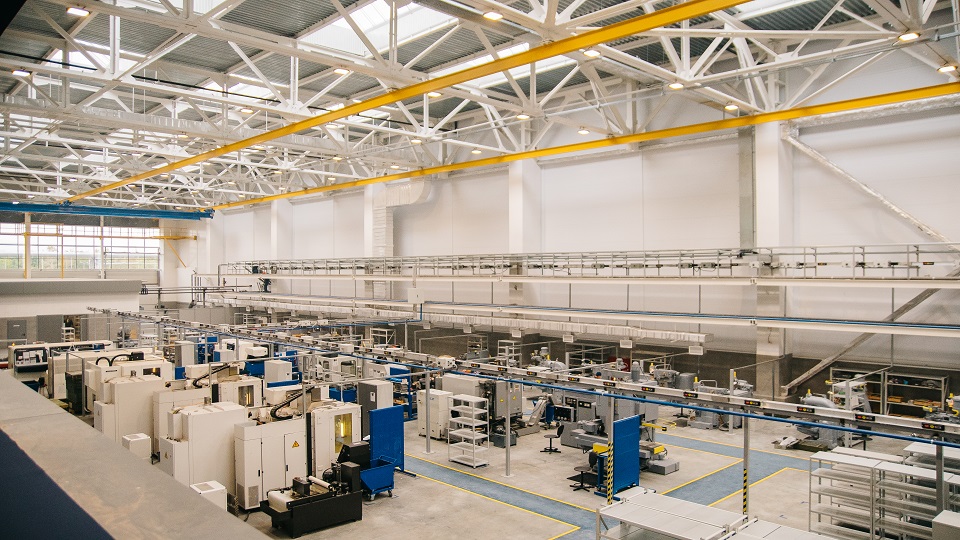

    Для производственного цеха спроектировано воздушное отопление с перегревом приточного воздуха до +25°С.

    Для системы охлаждения воздуха на кровле здания были установлены компрессорно-конденсаторные блоки.

    В здании спроектирована система приточно-вытяжной противодымной вентиляции с механическим побуждением. Воздух от технологического оборудования в цехе удаляется с помощью фильтровентиляционных агрегатов. Затем возвращается в рабочую зону очищенным.

    Выполнен аэродинамический расчет систем вентиляции, в которых переработана трассировка.

    Специалисты ООО «Свобода климата – Ижевск» предложили компрессорно-конденсаторные блоки фирмы CLINT, так как оборудование обладает лучшей энергоэффективностью, плавной регулировкой холодопроизводительности, меньшим уровнем шума. Блоки также используют как хладагенты фреона R410A.

    Разработали систему дренажа от охладителей приточных установок.

  • Работы велись по плану АО «Прикампромпроект», который доработали специалисты ООО «Свобода климата – Ижевск».

    Сделали новый гидравлический расчет, изменили диаметры трубопроводов, чтобы система отопления работала более эффективно.

    Установленное оборудование и использованные материалы:

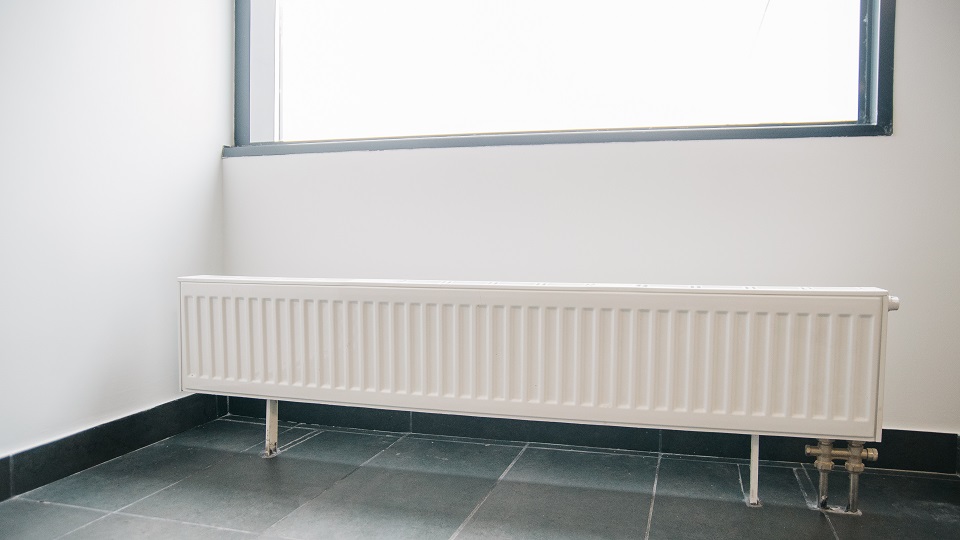

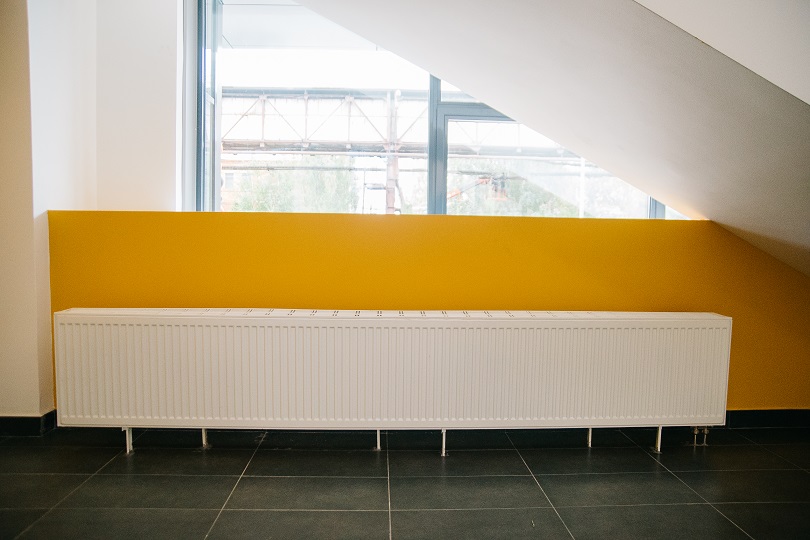

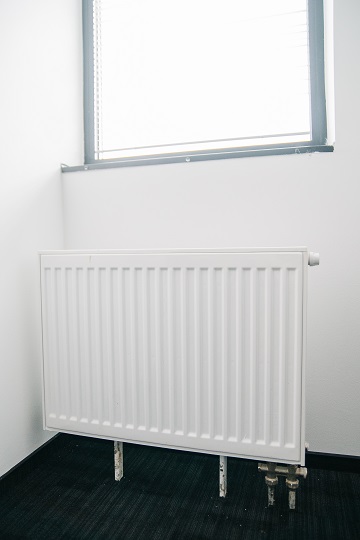

    • Радиаторы фирмы Prado: чугунные радиаторы и регистры общей тепловой мощностью 304 кВт.
    • Трубопровод из стали и сшитого полиэтилена фирмы Rehau.
    • Запорная и балансирующая арматура фирмы Danfoss.

    Равномерное распределение тепла в административных помещениях реализовано по принципу петли Тихельмана. Балансировочные клапаны дают возможность качественной наладки систем отопления.

  • Работы велись по проекту ООО «Свобода климата – Ижевск».

    Установленное оборудование:

    • 20 щитов управления вентиляции на основе контроллера Segnetics SMH-2Gi.
    • 18 комплектов автоматизации приточных установок.

    Системами можно управлять индивидуально и дистанционно с помощью систем диспетчеризации.

  • Работы велись по проекту ООО «Свобода климата – Ижевск».

    Установленное оборудование:

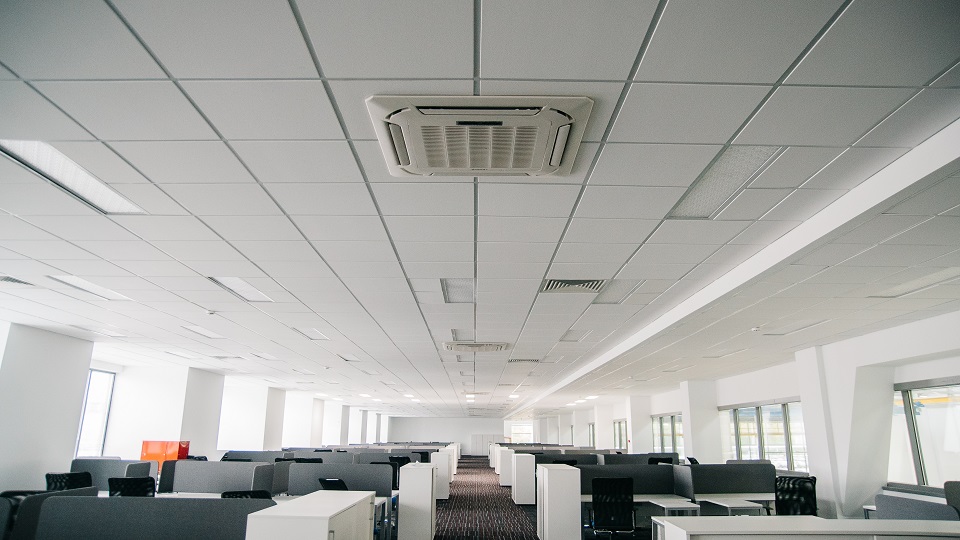

    • Кассетные кондиционеры LESSAR высокой мощности 14 кВт.
    • Настенные кондиционеры Hisense для охлаждения кроссовых. Для поддержания микроклимата в серверных использовался блок ротации кондиционеров УРК-2T с функцией чередования работы двух кондиционеров по заданному периоду времени. Оборудование отрабатывает все нештатные ситуации и обеспечивает нормальный температурный режим помещения в различных климатических условиях.
    • Напольно-потолочный кондиционер TOSOT для обеспечения необходимых температур в помещении 3D-принтера. Техника при наименьшей заданной холодопроизводительности позволила увеличить длину трассы кондиционера до 30 м.

    Наружные блоки были установлены на техническом этаже, чтобы была возможность использовать оборудование круглый год.

Оборудование

Профессиональное оборудование KORF, CLINT, MDV, ИНВЭНТ, Prado, Rehau, Danfoss, LESSAR, TOSOT.
